Lors de vos travaux de plomberie, la sélection du diamètre adéquat des tuyaux peut s'avérer complexe. Avec une diversité de références, il est essentiel de connaître les normes et standards qui régissent cette décision. Chaque diamètre a une utilisation spécifique, déterminée par la destination et le matériau du tuyau.
Les indications de diamètres sur les étiquettes
Les anciennes étiquettes de tuyaux présentaient souvent deux valeurs : le diamètre intérieur et le diamètre extérieur en millimètres, par exemple 10/12. Cependant, la réglementation moderne demande de mentionner le diamètre extérieur accompagné de l'épaisseur. Par exemple, un tube de cuivre est marqué comme 12-1, indiquant un diamètre intérieur de 12 mm et une épaisseur de 1 mm.
Notez que la présentation peut encore varier en fonction des matériaux utilisés.
Facteurs influençant le choix du diamètre
Le choix du diamètre d'un tuyau ne repose pas sur le simple hasard. En plomberie, chaque tuyau est conçu pour un usage précis, déterminé par trois facteurs clés : la pression de l'eau, son débit et la section du tuyau.
La pression de l’eau
La pression représente la force avec laquelle l'eau circule. Dans les habitations, une pression d'environ 3 bars est optimale pour un fonctionnement efficace des systèmes.
- Une pression trop élevée peut user prématurément certains équipements, comme un chauffe-eau, nécessitant l'installation d'un réducteur de pression.
- Une pression trop faible peut empêcher certains appareils de fonctionner correctement, d'où l'importance d'installer un surpresseur si nécessaire.
Le diamètre des tuyaux joue un rôle primordial en relation avec la pression.
Le débit d’eau
Le débit désigne le volume d'eau qui passe dans les tuyaux par unité de temps. Il est essentiel que le débit demeure constant, quel que soit le nombre de robinets ouverts simultanément. On le mesure en litres par seconde (l/s) ou en mètres cubes par heure (m3/h).
La section du tuyau
La section est la taille du tuyau, qui détermine directement le débit. Un tuyau de plus grand diamètre permet une circulation de l'eau plus rapide. Ainsi, le tuyau alimentant une baignoire aura une section plus importante que celui d'un petit lavabo.
Choisir le diamètre selon l'usage
Pour sélectionner le bon diamètre, il est conseillé de planifier les usages d'eau à court et moyen terme, en tenant compte du nombre d'appareils raccordés au réseau.
Normes des documents techniques unifiés (DTU)
Les DTU 60.1 et 60.11 offrent des directives pour la plomberie sanitaire, incluant les diamètres standards pour l'eau chaude et froide, quel que soit le matériau des tuyaux.
Principes de débit
Dans les zones nécessitant un fort débit, le diamètre du tuyau doit correspondre aux besoins. Par exemple, les gros tuyaux desservent les équipements lourds, alors que les points d'eau à faible débit utilisent des diamètres réduits.
Anticiper les installations futures
Lors de l'installation de votre salle de bains, pensez à d'autres éventuelles installations futures pour choisir un diamètre qui pourra s'adapter facilement sans avoir à refaire votre réseau.
Différents réseaux d’eau et leurs diamètres
Le diamètre des tuyaux varié selon le circuit d'eau concerné, avec des standards distincts pour chaque réseau domestique.
Circuit d'alimentation en eau
Circuit distribuant l'eau chaude et froide :
- 8 ou 10 mm : WC et lave-main.
- 10 ou 12 mm : lavabo, bidet, douche, lave-vaisselle, lave-linge.
- 12 ou 14 mm : évier et baignoire.
- 14 ou 16 mm : chauffe-eau et points d'arrosage.
Circuit d'évacuation
Ce réseau évacue eaux usées, toilettes et eaux pluviales. Les diamètres d'évacuation sont généralement de 28, 32, 40 et même 100 mm pour les WC :
- 32 ou 40 mm : lavabo et bidet.
- 40 ou 60 mm : douche et baignoire.
- 100 ou 125 mm : WC.
Circuit de chauffage
Pour le chauffage, les diamètres standard sont de 8, 10, 14 et 18 mm.
Variabilité du diamètre selon le matériau
Le choix du matériau influe également sur le diamètre du tuyau, que ce soit en cuivre, acier, ou autres matériaux.

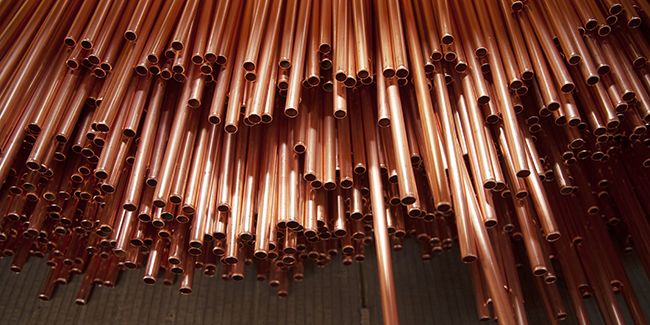

Canalisations en cuivre
Ce matériau est réputé pour sa durabilité et est largement utilisé :
- Diamètre standard pour arrivées de gaz : 8, 10, 14 mm.
- Distribution d'eau : 10, 12, 14, 16 mm.
Canalisations en PER et multicouches
Ces tuyaux n'ont pas besoin de soudures, et leurs dimensions standards varient entre 12 et 32 mm.
Tuyaux en PVC
Utilisés pour la plomberie, ces tuyaux remplacent les anciennes canalisations. Les diamètres courants incluent 12, 16, 20 mm.
Tuyaux en acier
Disponibles en barres de 6 m, les diamètres pour tuyaux en acier vont de 17,2 mm à 60,3 mm.
Tubes flexibles
Ces tubes, pratiques pour le raccordement des appareils, varient également en plusieurs diamètres :
- Flexibles inox : de 8 à 50 mm.
- Flexibles PVC : de 32 à 40 mm.
Pour toute hésitation, il est préférable de consulter un professionnel. En plomberie, choisir le bon diamètre est crucial pour éviter des imprévus.
